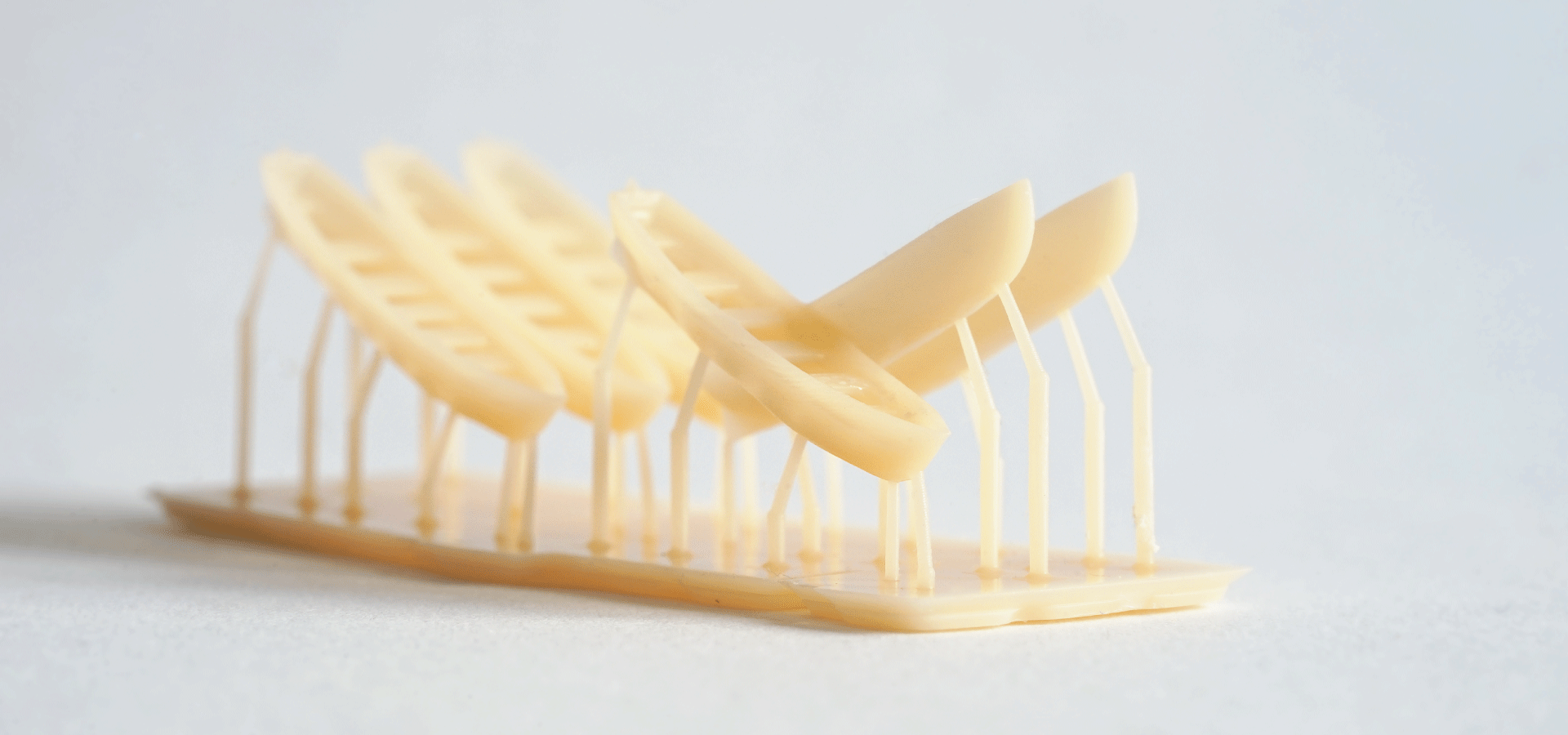

Etech D-FPT是一款适用于上投影DLP的低粘度光固化树脂。成型的制品可水洗或免洗,操作简便环保。用其打印的样件耐温高,热变形温度75℃。同时,使用本产品打印的样件表面细腻、细节还原度高,可用于打印正畸牙模、夹治具等有耐温需求的制品。
Etech D-FPT 技术数据
流体性质 | |
外观 | 白色不透明液体 |
粘度 | 60±10 cps @ 30 ℃ |
密度 | 1.11 g/cm 3 @ 25 ℃ |
机械性能 | ||
测量方法 | 性能描述 | 典型值 |
D638 | 拉伸强度 | 44±5 MPa |
D638 | 拉伸模量 | 1500±100 MPa |
D638 | 断裂伸长率 | 6±2 % |
D790 | 弯曲强度 | 75±5 MPa |
D790 | 弯曲模量 | 3200±300 MPa |
D256 | 冲击强度 | 18.7 J/m |
D2240 | 邵氏硬度 | 83±2 D |
热力学性能 | ||
测量方法 | 性能描述 | UV固化 |
D648 | HDT @ 0.455 MPa | 75.0±3 ℃ |
D648 | HDT @ 1.82 MPa | 60.0±3 ℃ |
这些典型值可能根据不同的打印工艺或后处理过程而有所变化。
注:¹UV后固化15分钟。
*测试来源于信斯帝克实验室数据
3D打印设备
