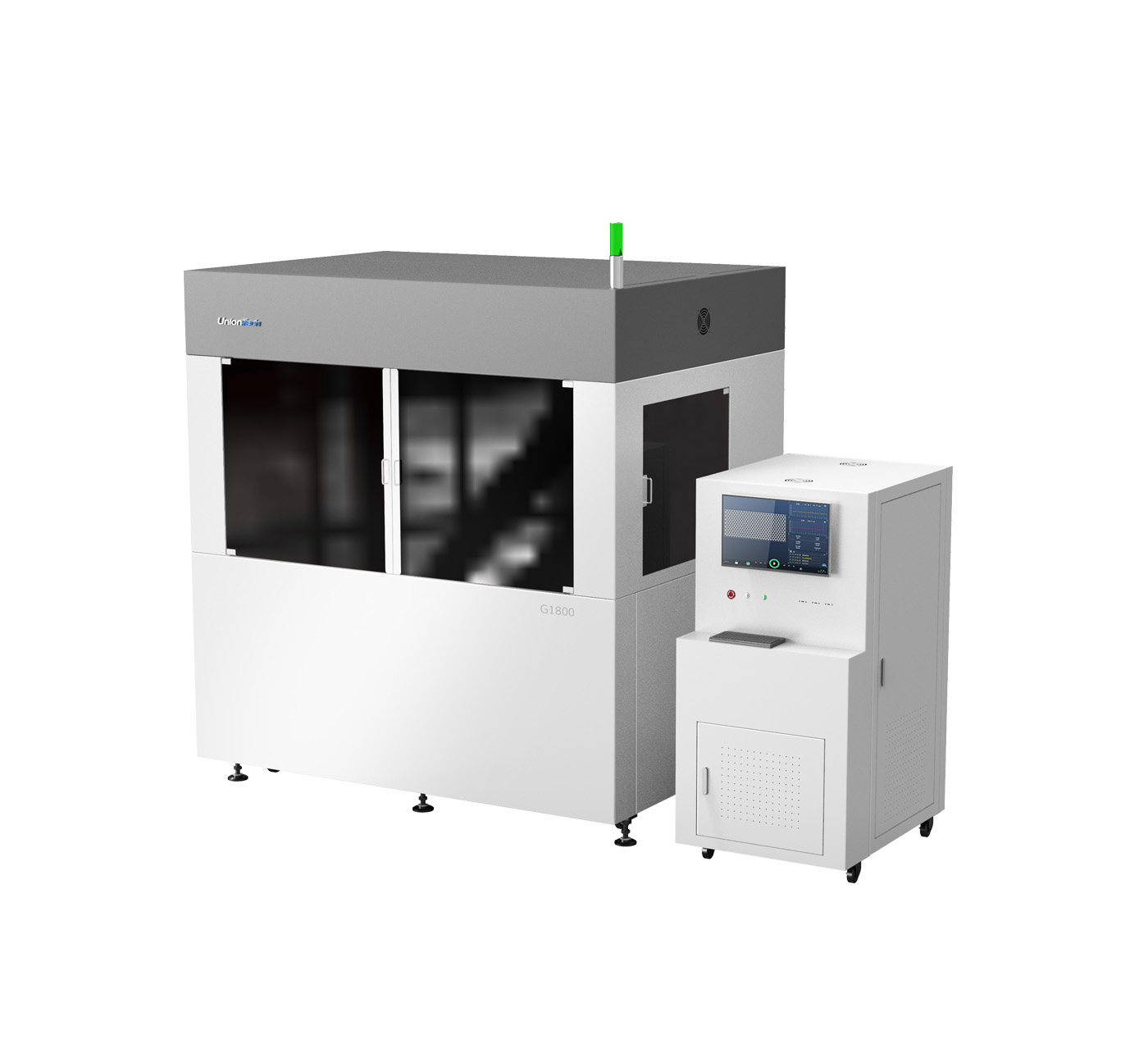

G1800

          超大幅面工业级SLA 3D打印机

2.227_副本

G1800

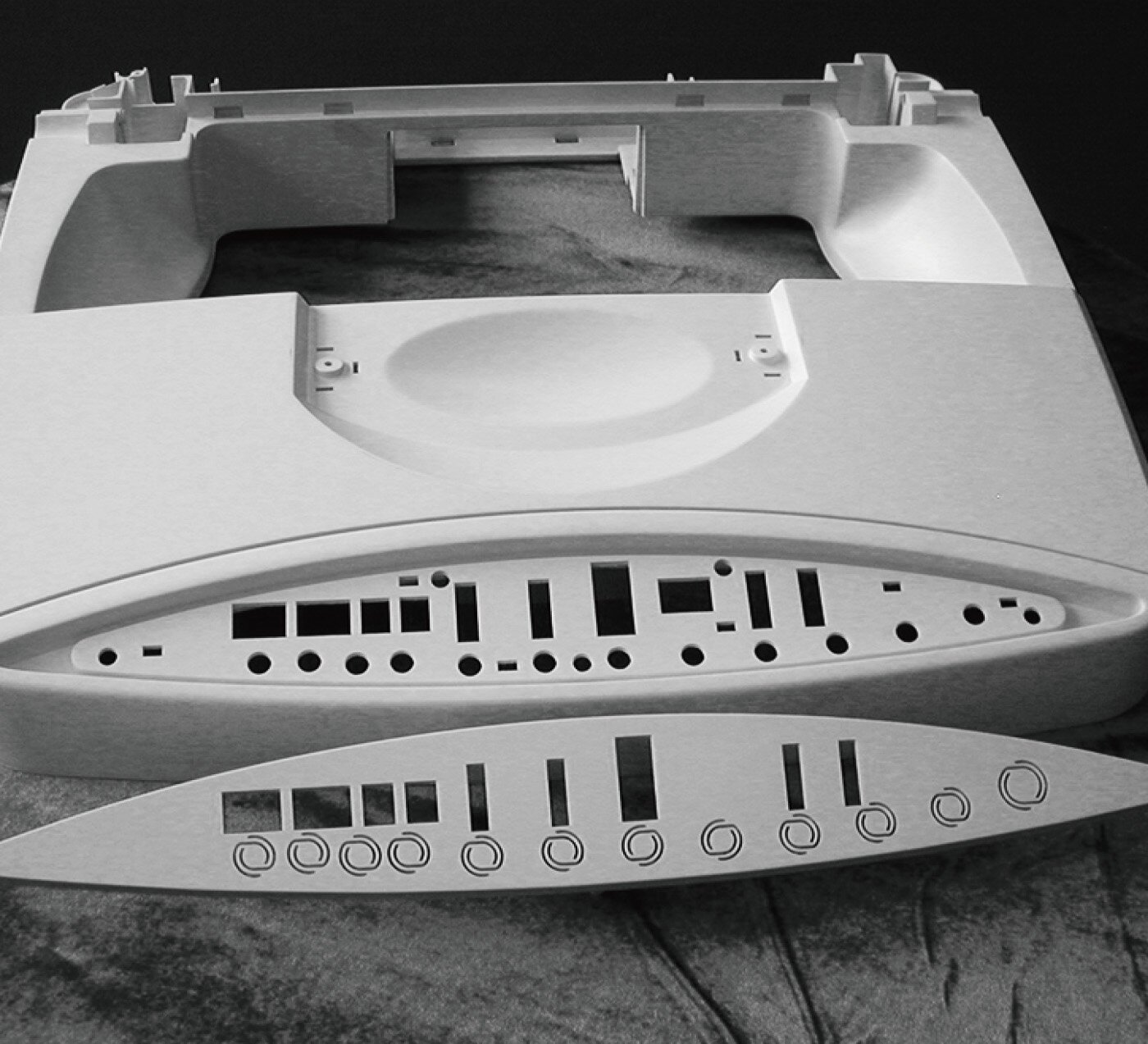

G系列定位于大型一体成型产品需求,其目的是为了帮助用户提升产品核心竞争力而定制的系列产品。可用于汽车制造、航空航天、大型铸密铸件、家用电器、文化创意、手板制造等行业。一次成型无须拼接,在保证产品制造速度的同时提升了质量,产品细节更精准,且更环保。在特定的行业产品尺寸通常比较大,生产时拆分制造再进行拼接、曲面复杂且易变形不易检测,降低了产品的精确度。部分大型家用电器对产品外壳的打印尺寸、精度、质量要求较高,这就需要大规格的3D打印机来完成。

IMGL9853

大设备 巧设计

G1800特有的分体式电控柜、钣金罩壳,便于拆卸的设计令设备出入以及安置的灵活性变强,对于中小型货梯来说,通过性非常好。

20171213l联泰拍摄0838拷贝

采用多振镜3D打印技术

多振镜 3D 打印技术,采用多激光器的方案,这样光路设计简单,并具备成本优势,但是目前市场上难以做到多激光器同步操作。联泰科技研发人员通过精密算法及系统的升级,对每个独立的激光器实现了同步控制。多激光器同步后,实现了打印速度和效率的翻倍。

20171213l联泰拍摄1002拷贝

采用双振镜同步技术

实现超大尺寸高效打印

设备幅面: 1800×900×600 mm

拼接算法1

国内首创的拼接扫描算法

联泰科技研发人员着重研究打印设备拼接重合区域。采用国内首创的拼接扫描算法,将相邻振镜扫描的同一个成型件的两侧部位无缝拼接在一起,增加了两侧区域的接触面积,从而保证成型件在拼接区域卓越的力学性能。

联泰科技独创的“交叉拼接”技术,既能保证成型件在拼接区域的表面质量,又可保证拼接区域的力学性能,基本接近同一振镜独立扫描成型的制件的力学性能(90%以上),该技术在国内处于领先水平。

实现小批量高效生产

技术参数

成 型 范 围

1800×900×600 mm

Z轴定位精度

≤±0.08mm

精 度 L < 100 mm: ±0.2 mm
L≥100 mm: ±0.2% x L
液位定位精度

≤±0.03mm

层 厚

0.1-0.25mm

基 座

大理石

激光器

固态三倍频率 Nd:YVO4

波 长

355nm

典型扫描速度

8-15m/s

操作软件

RSCON

前处理软件

Polydevs Pro, BPC

操作系统

Windows 10

网络类型和协议

wifi,以太网; 使用MQTT、HTTP、TCP

电力需求(单相)

200-240VAC 50/60Hz

温度范围

22 - 26°C

额定功率

4.7kVA

湿度需求

<40%

包装后尺寸

2530×1880×2745mm

机器尺寸

2305×1630×2465

机 器 重 量

2080kg

包装后重量

2500kg

首槽树脂

1595kg
