联泰小编认为三维打印应注意的一个主要问题是,CAD软件设计对象实现时的精确度或分辨率。分辨率和精确度将受到初始扫描、CAD设计、STL数据切片和工业级3d打印机原始分辨率的影响。

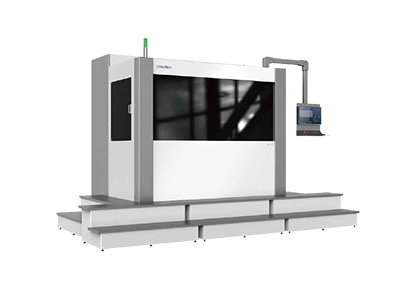

工业级3d打印机的再现精度是什么

简单地说,工业级3d打印机的分辨率指的是层厚,它是用DPI校准的。标准分辨率对应于100μm的精度,而1600dpi的打印机可以得到16μm的精度。

3D打印中,当然要考虑三个维度,即由xy轴定义的二维平面,它和z轴共同构成三维对象。所以除z轴分辨率外,打印分辨率也是由x/y轴分辨率来定义的。

大多数制造商通常提供给定的z轴或垂直分辨率,因为它代表层的厚度,容易确定。因此,层的厚度和垂直分辨率是可以交换的术语,表示相同的意思。x/y轴或水平分辨率同样重要。它必须在光学或扫描电子显微镜下确定,通常在工业级3d打印机规格中没有指定。

水平分辨率类似于2D激光打印机。激光工业级3d打印机的水平分辨率受到激光点直径的限制。另外,分辨率取决于印刷材料的特性和物体的几何形状。在某些情况下,低垂直分辨率可以提高印刷质量。

SLS技术的分辨率受粉末粒度的影响:粉末越细,分辨率越高,表面越光滑。使用SLS可以打印分辨率为1-150μm的物体,但表面看起来比SLA物体粗糙。FDM技术可以提供100-400μm的低分辨率,但是价格很便宜。所以从财务角度来说,适合制作用于演示和广告的一次性样品。

物体显示的光滑度取决于其表面的粗糙度。当Ra值小于1μm时,表面会显得光滑。细菌粘附的极限值为Ra0.2μm,而年轻恒牙的釉质Ra值在0.30.5μm之间。

材料喷射打印技术可以实现最小Ra值或最佳纹理,粗糙度范围为0.47μm或更小。光滑的表面需要稍微低一点的分辨率,一般在20100μm之间。虽然SLA的分辨率最高可达1μm以下,但质地略粗糙。

BJ技术的分辨率约为170μm,但联泰小编认为这取决于印刷材料的粉末粒度和粘合材料。一个BJ打印件一开始会比较粗糙,但是后期处理后粗糙度可以大大降低。当然,工业用途中使用的所有工业级3d打印机类型都比台式打印机分辨率高。
