临近2020年底,联泰科技UnionTech连续发布新产品,继DLP新品E140官宣以来,神秘的LCD产品项目也得到曝光,我们正式披露联泰科技的第一款桌面级LCD产品——FLX300。

首款LCD面曝光产品为什么叫FLX?

FLX取名源自Flex,相比较联泰科技强势的SLA产品,其桌面级的体积更加小巧,我们寄希望于灵活敏捷的寓意,在办公室环境、开发创新、临床研究、小批量制造和教学辅助等应用场景帮助客户,敏捷把握客户的灵感迸发和及时需求,提供快速反应的3D打印服务。它的特点是:

▶ 采用立体光固化LCD下投影技术,以阵列式UV LED为光源(405nm),保证做件效率和做件质量。

 4k液晶屏正常使用寿命高达5000h。

 液晶屏采用整体更换方式,单人即可便捷更换。

  LED光源模块化设计,采用开门柜式结构设计,并配有40PPI级防尘过滤棉,方便更换光源的同时也防尘。

 整体采用柜式一体化立体设计,配置10.1英寸电容触屏和嵌入式工业PC。

 Z轴选用高精密双滑块模组,精度等级达到P级,重复定位精度在±3um以内。

 料槽采用可换膜技术,减小分离力,增加打印成功率,降低客户使用成本。

 打印仓内配有加热闭环控制系统,实时控制打印环境温度。

 设备支持普通打印和超快打印两种打印模式,成型效率:24-40mm/h。

FLX产品的特点是阵列式排列的150个光珠,极大地提升打印均匀度和精细度,并改善打印效率。

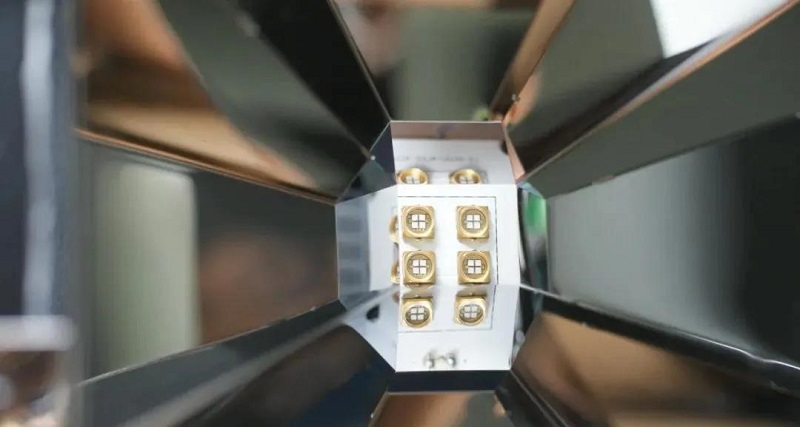

(某LCD产品4光珠布局)

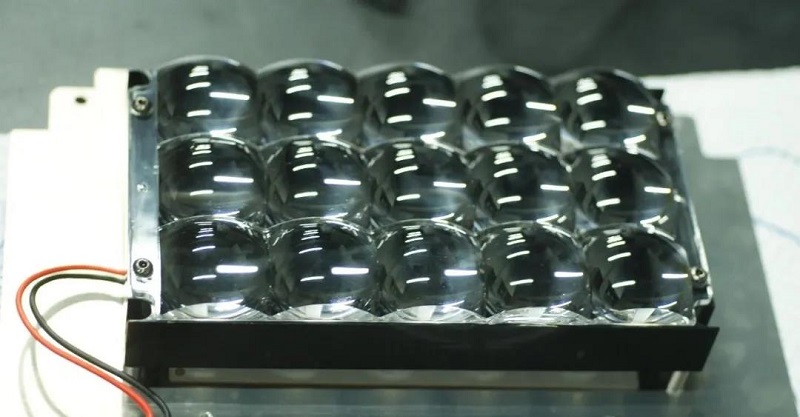

(某LCD产品15光珠布局)

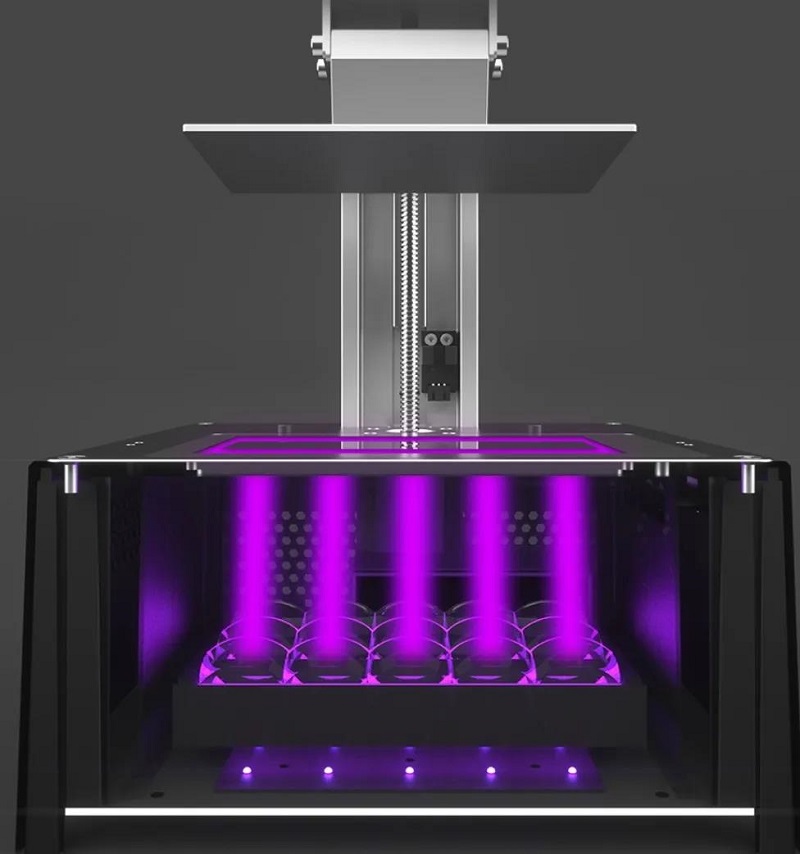

(FLX300采用150个光珠阵列式排列)

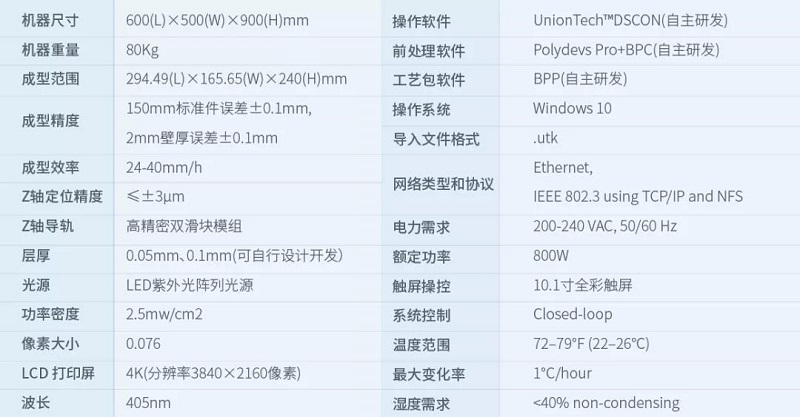

其核心技术参数是:



LCD面曝光技术简述

3D打印技术路线中,与FDM成熟技术和中高端应用优势明显的SLA和DLP技术相比,LCD技术起步最晚,2014年才有第一个商业化产品。LCD产品特点鲜明,通常采用405nm背光,所有DLP类的树脂或者大部分光固化树脂理论上都可以兼容,树脂便宜,机器价格亲民,精度比第一代SLA高,与当下主流SLA设备差距不大,设备体积小,所以做工和钣金易于把控。同时打印多个零件不牺牲速度,因为这个和DLP技术一样,是面成型光源。


LCD打印使用过程中老化


但LCD产品的核心部件LCD屏,需要对405光有很好的选择性透过,还要经得住几十瓦405LED灯珠的数小时高强度烘烤,还有散热和耐温性能的考验。所以需要优选LCD屏来解决上述难题,并且LCD屏作为核心部件在LCD 3D打印机产品中属于耗材性质,用了一定的周期需要更换屏幕。


(部分内容查询网络资料整理而成)
