3D打印机由哪些部件组成

2020
03/08
12:03:22
分享

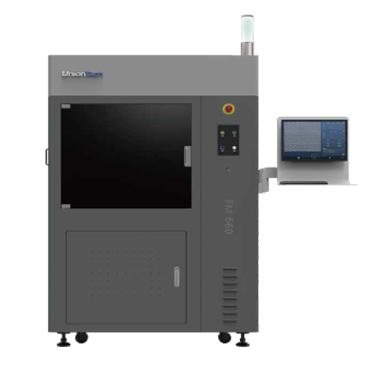

3D打印机的整体系统是集机械、控制及计算机技术等为一体的机电一体化系统。它的系统主要是由X-Y-Z运动系统、喷头结构、数控模块、成型环境模块等组成。


X-Y-Z运动是3D打印机进行三维制件的基础条件。X-Y轴组成平面扫描运动框架,由伺服电机驱动控制喷头的扫描运动;Z轴由伺服电机驱动控制工作台做垂直于X-Y平面的运动。扫描机构具备良好的随动性几乎不受荷载,但运动速度较高,具备运动的惯性。Z轴应具备相应的承载能力和运动平稳性。所以,在系统中,X轴机构采用导轨---同步齿形带;Y轴机构采用光杆---同步齿形带;Z轴机构采用扭矩力较大的伺服电机驱动装置杆。

(1)成型工作缸:在缸中实现零件加工,工作缸每一次下降的距离即是层厚。零件加工完后,缸升起,便于取出制造好的工件,并为下一次加工做准备。工作缸的升降由伺服电动机利用滚珠丝杆驱动。

(2)送料工作缸:提供成型与支撑粉末材料。

(3)余料回收袋:安装在成型机壳内,回收铺粉时多余的粉末材料。

(4)铺粉辊装置:包含铺粉辊以及驱动系统。其功效是把粉末材料均匀地铺平在工作缸上,并在铺粉的同时把粉料压实。

(5)喷头:在工作缸内喷射成型时的粘接剂,粘合不同层之间的粉料,是三维打印快速成型的关键部件。

(6)X-Y-Z三维传动系统:带动喷头小车在X,Y方向做二维平面运动,驱动成型工作缸和送料工作缸在Z轴方向做上下运动。

(7)机身和机壳:机身和机壳给整体快速成型系统提供机械支撑和所需的工作环境。
